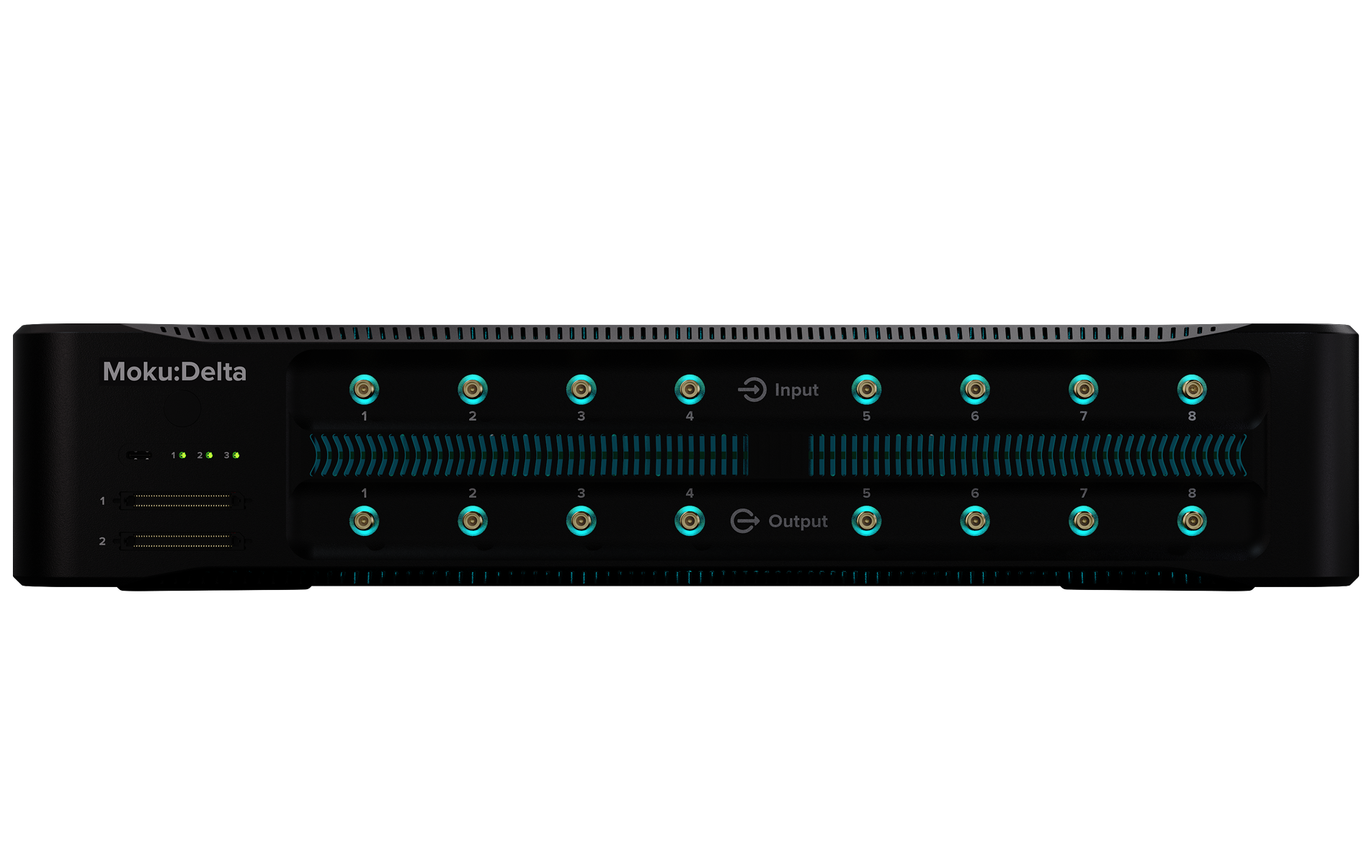

Moku:Delta多功能科學實驗儀器
Moku:Delta
Moku:Delta 是 Liquid Instruments 全新發布的高端硬件平臺，專為高級設計與驗證場景打造。它配備2 GHz帶寬、8個模擬輸入與輸出通道，以及32路高速數字I/O，提供優于10 nV/√Hz的低本底噪聲。該平臺集成16種儀器功能，支持最多8種儀器同時運行，并通過GenInst Studio實現自然語言驅動的自定義儀器創建，顯著加速工程師的測試與驗證流程。
Moku:Delta 軟件定義測試測量平臺產品介紹
產品定位與概述
Moku:Delta 是 Liquid Instruments 全新發布的高端硬件平臺，定位于高級設計與驗證（Design & Validation）應用場景。該平臺配備 2 GHz 輸入/輸出帶寬，提供 8 個模擬輸入與 8 個模擬輸出通道、32 路高速數字 I/O 通道，以及優于 10 nV/√Hz 的低本底噪聲水平，旨在助力工程師顯著加速產品設計與驗證流程。作為 Moku 產品家族（Moku:Delta、Moku:Pro、Moku:Lab、Moku:Go）中的新一代旗艦，Moku:Delta 同時支持最新的 GenInst Studio 生成式儀器功能，僅需一個簡單的自然語言提示，即可在數分鐘內構建特定于應用程序的測試工具。
核心性能特點
Moku:Delta 的核心優勢體現在四個維度。在高帶寬信號生成與分析方面，平臺依托 2 GHz 帶寬與 5 GSa/s 輸入采樣率，可完成高速模擬信號的生成與捕捉。在低噪聲測量方面，其優于 10 nV/√Hz（@ 100 Hz）的低本底噪聲源于 14 位 + 20 位 ADC 混合專利技術，可精確測量低信噪比信號。在測試效率方面，八個獨立的輸入/輸出通道支持并行測量，可將測試時間縮短一個數量級。在數字系統驗證方面，32 個 DIO 通道可同時捕捉與輸出信號，滿足復雜數字信號處理系統的集成化測試需求。
一體化儀器功能集成
Moku:Delta 在單一硬件平臺中集成了十六種儀器功能，最高支持八種儀器同時運行，通過組合可形成超過二十億種測試測量配置，而全部功能均集成于僅兩個機架單元（2U）尺寸的設備之中。平臺基于第三代 Xilinx RFSoC FPGA 的硬件可重構技術，實現了軟件靈活度與硬件性能的有機結合，足以勝任復雜的測試測量任務。

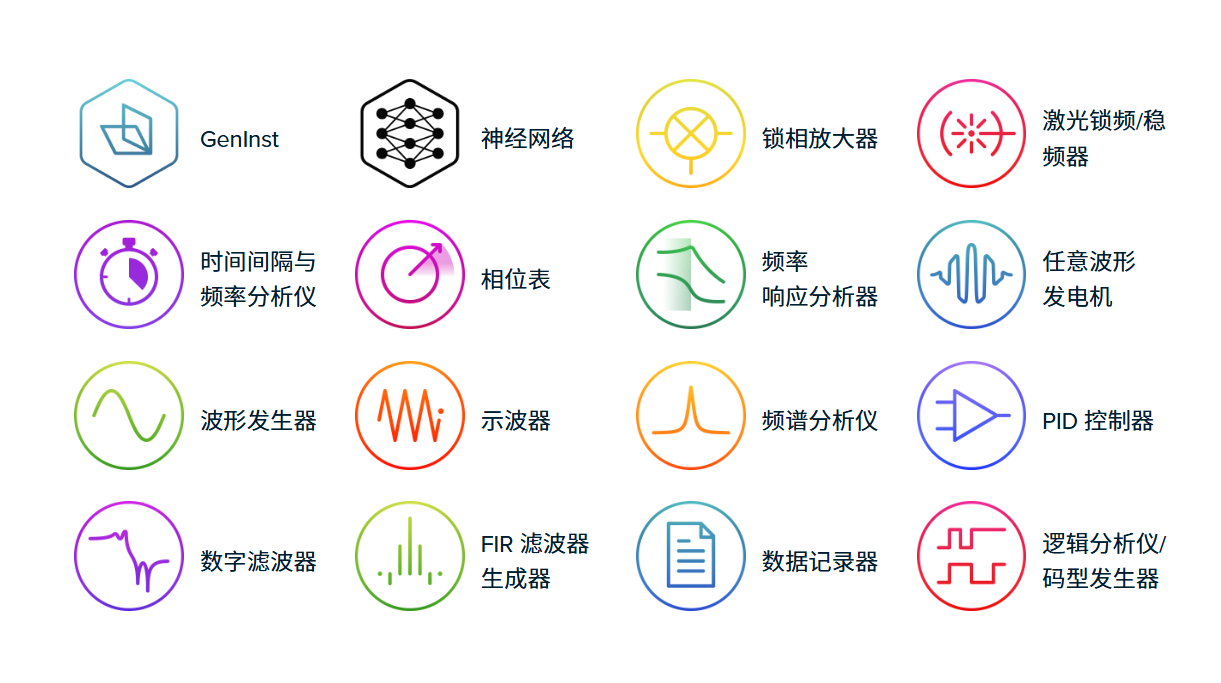

平臺所集成的儀器功能覆蓋信號分析、信號生成、信號控制與調理以及自定義功能四大類別，具體如下表所示：
| 類別 | 集成儀器功能 |
|---|---|
| 信號分析 | 示波器、頻譜分析儀、頻率響應分析儀、鎖相放大器、相位表、邏輯分析儀/碼型發生器、時間間隔與頻率分析儀、數據記錄器 |
| 信號生成 | 波形發生器、任意波形發生器 |
| 信號控制與調理 | PID 控制器、數字濾波器、FIR 濾波器生成器、激光鎖頻/穩頻器 |
| 自定義與其他 | GenInst Studio 生成式儀器、高速信號采集記錄回放儀（Gigabit Streamer）、神經網絡、多儀器并行模式、自定義儀器 |

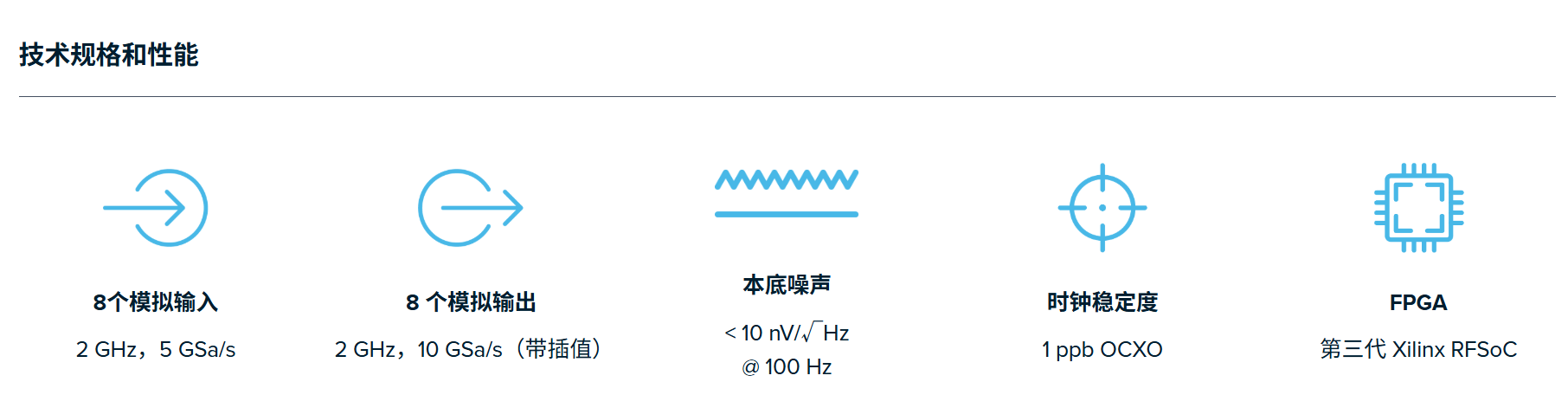

技術規格與性能
| 規格項 | 參數 |
|---|---|
| 模擬輸入 | 8 通道，2 GHz 帶寬，5 GSa/s 采樣率 |
| 模擬輸出 | 8 通道，2 GHz 帶寬，10 GSa/s（帶插值） |
| 數字 I/O | 32 路高速通道 |
| 本底噪聲 | < 10 nV/√Hz @ 100 Hz |
| 時鐘穩定度 | 1 ppb OCXO |
| FPGA | 第三代 Xilinx RFSoC |
| 機身規格 | 2U 機架尺寸 |
在示波器性能方面，Moku:Delta 的混合算法能夠自動、智能地融合由八個獨立 14 位 + 20 位 ADC 采集的高速與低速信號，全面提升從低頻至 2 GHz 整個帶寬范圍內的噪聲性能表現，從而實現兼具高帶寬與高分辨率的測量能力。
時鐘系統與同步能力
Moku:Delta 采用全新設計的內部時鐘電路，提供出色的相位噪聲與穩定性表現。系統可同時對多達四個時鐘源進行混合，實現跨時間尺度的高精度相位、頻率與時間間隔測量。其架構將低相位噪聲的 VCXO 與 1 ppb 等級的 OCXO 進行智能混合，以同時優化寬帶相位噪聲性能與頻率穩定性。此外，用戶還可選配外部頻率參考與 GPS 馴服晶振，實現 Moku:Delta 與實驗室系統及全球時間基準的精準同步。
軟件生態與個性化儀器開發
Moku:Delta 支持 GenInst Studio，這是 Liquid Instruments 將可重構硬件與自然語言生成技術結合的創新功能，工程師能夠根據自然語言提示創建經過驗證的、特定于應用程序的儀器；無論生成全新儀器，還是將其與現有儀器組合，配合多儀器并行模式，均可構建精確匹配需求的測量系統。軟件層面，MokuOS 應用支持 Windows、macOS、iPadOS 與 VisionOS 平臺；同時提供 Python、MATLAB、LabVIEW 三種 API 接口，便于自動化測試與系統集成；Moku Compile 則允許用戶自行編碼、編譯并部署自定義功能至 Moku 的 FPGA 上，結合基于 FPGA 的神經網絡儀器與文件轉換實用工具，構成完整的開放式開發環境。
優化的噪聲性能
我們的算法自動智能地混合來自 10 位和 18 位 ADC 的高速和低速信號，從而優化整個頻率范圍內的噪聲性能。濾波網絡并非僅僅專注于最小化整體噪聲，而是為信號保留單位增益頻率響應。憑借這種混合方案，Moku:Pro 即使在弱信號應用中，也能在所有傅里葉頻率范圍內以優異信噪比進行測量。
增強的抗干擾能力
Moku:Pro 減少了手動流程和物理調整的需要，因此您可以將更多時間花在實驗上，而不是實驗設置上。激光鎖頻/穩頻器讓您快速高效地穩定激光頻率。讓頻率響應分析儀 在 多儀器并行模式下與其協同工作，您就可以充分表征您的閉環控制性能。

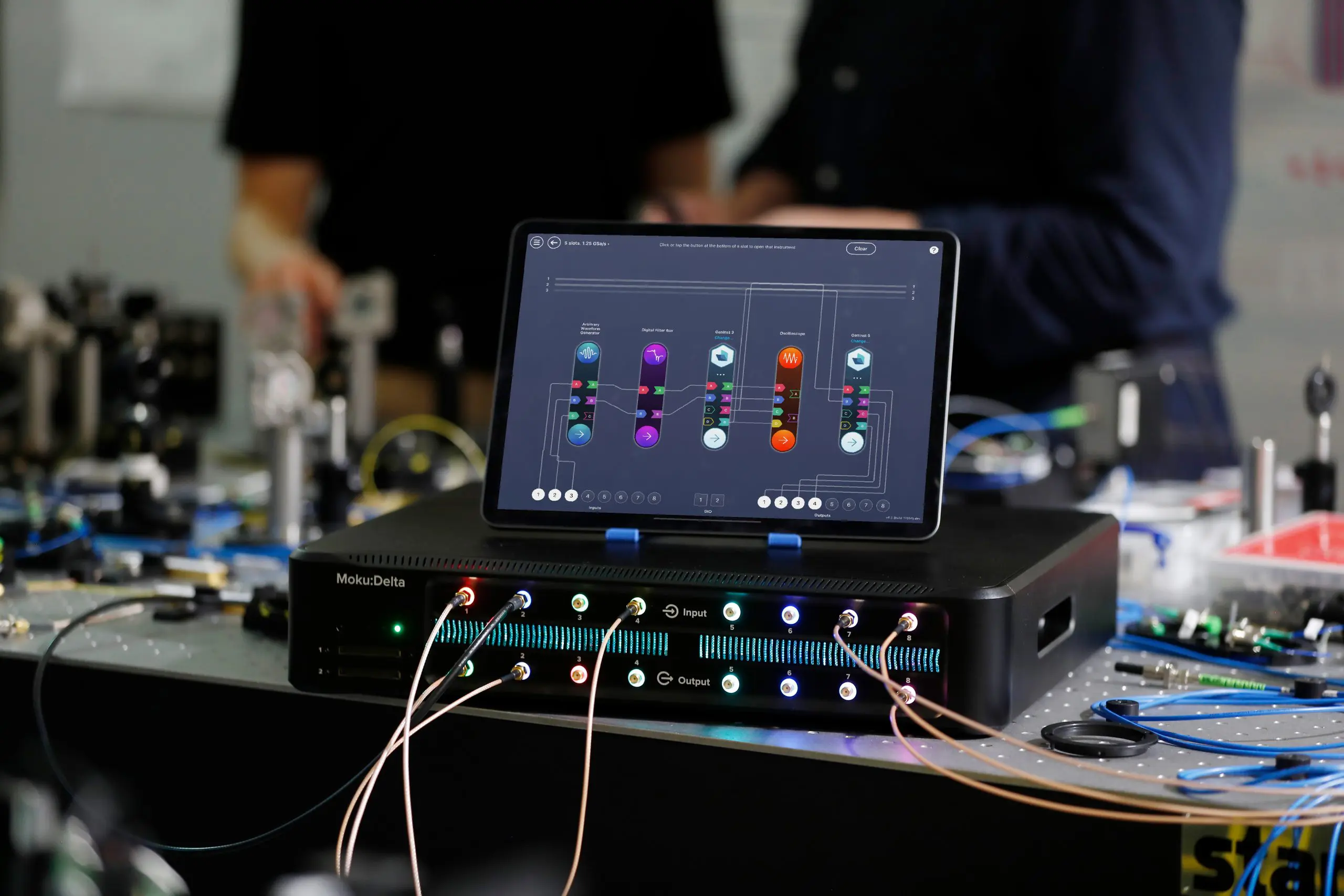

同時運行多個儀器
使用多樂器模式，您不再局限于單一樂器。您可以將標準的 Moku 樂器與自定義樂器結合使用。 GenInst Studio 構建復雜且針對特定應用的信號處理流程。無需中斷并行運行的儀器即可熱插拔，讓您能夠隨著實驗的進展靈活地調整測試系統。
