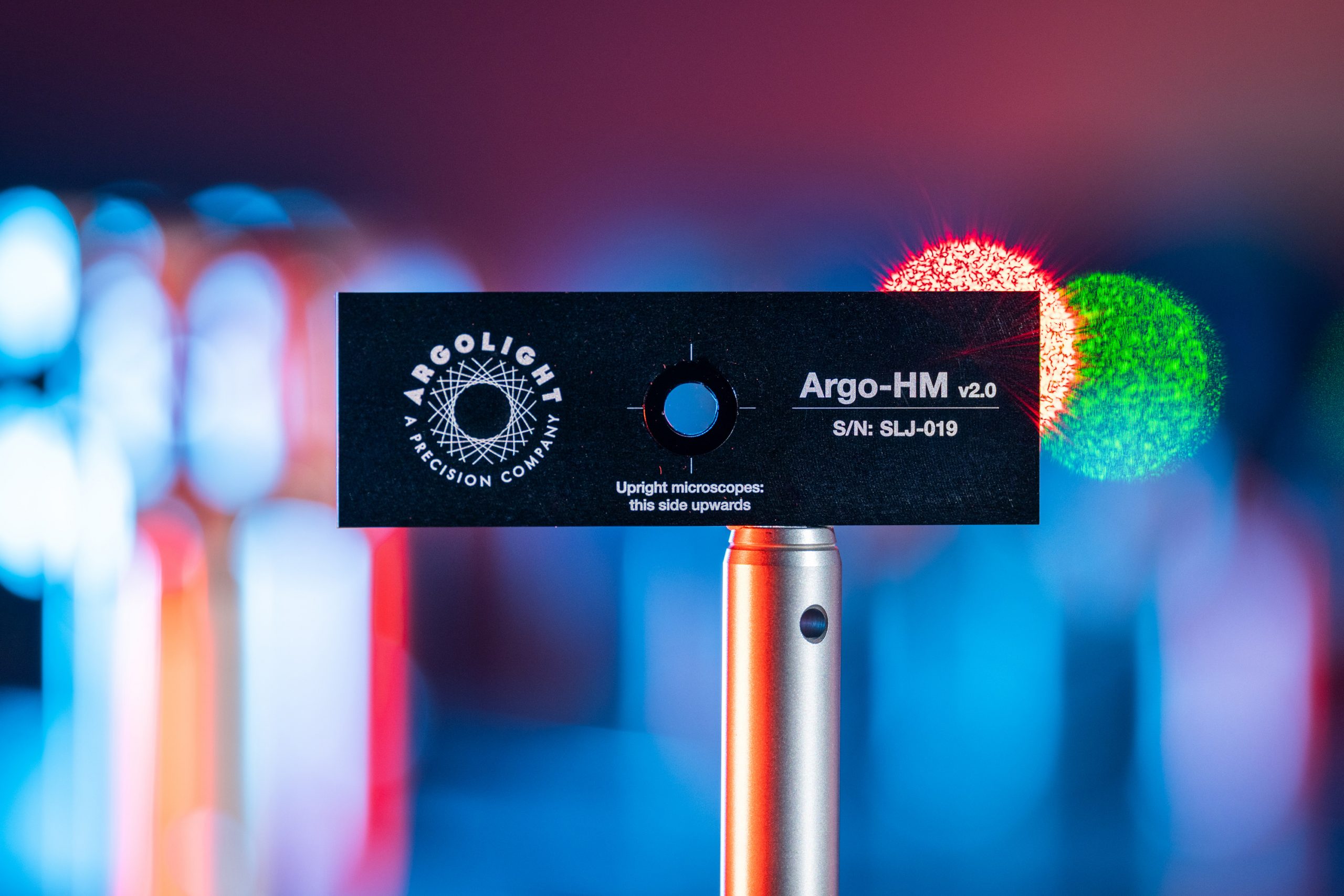

Argo-HM V2
熒光顯微系統校準
Argolight熒光成像標準片采用玻璃內部雕刻的不可光漂白熒光圖案，為熒光顯微鏡提供全面的標定方案。它覆蓋空間、強度、光譜、壽命等多維參數，適用于寬視場、共聚焦和多光子顯微鏡的組件校準與光路對準。該標準片激發光譜寬（325-650nm），發射連續，可滿足多種熒光染料的校準需求。
每個Argo-HM含有多種熒光顯微圖案
每個圖案設計用于配合Daybook配套軟件檢測異常和顯微鏡性能的偏移。用戶可以在影響圖像質量前發現問題，并利用幻燈片圖像進行故障排除。
Argo-HM Slide V2 產品規格
| 規格項目 | 具體參數 |
|---|---|
| 產品定位 | 高倍率系統專用熒光校準玻片，專為共聚焦顯微鏡質量檢查（QC）設計 |
| 熒光圖案數量 | 16 種顯微圖案，配合 Daybook 軟件檢測像差與性能偏移 |
| 激發范圍 | 連續光譜，250–650 nm |
| 發射范圍 | 連續光譜，自激發波長+15 nm 起，至 800 nm 結束 |
| 材質 | 陽極氧化鋁外殼，內嵌 AG03 玻璃芯 |
| 外形尺寸 | 75 × 25 × 1.5 mm |
| 存儲條件 | 室溫（10–40 °C），正常相對濕度（20–70% RH） |
| 浸沒介質兼容性 | 干燥觀察；油浸：無限制；水浸：每次少于 20 分鐘 |
| 成像技術兼容性 | 任何基于熒光的成像技術（消耗型技術及多光子成像除外） |
| 光照損傷閾值 | 50 GW/cm2 輻照度（峰值或平均值） |
| 熒光耐久性 | 可重復使用、持久耐用；強度可能隨時間波動，但保證終身保持熒光 |
Argolight簡介
法國Argolight公司推出的熒光成像標準片，可幫助載物臺重新定位，測量探測器的功能，檢驗包括照明均勻性，系統的橫向和軸向分辨率以及光譜形狀，強度和壽命響應等等一系列參數。
熒光顯微鏡作為“成像工具”而不是“測量工具”出售。所以對于它的標定面臨以下兩個方面的限制：
顯微鏡的復雜性不允許不同組件一起進行標定
缺少用于標定的標準樣品或者樣片
Argolight使用的技術來源于波爾多大學，專門從事透明材料內部三維（3D）的多尺度（從亞微米到厘米）標記和雕刻穩定熒光對象的處理。玻璃中的不可光漂白的圖案可滿足熒光顯微鏡校準的多種常見需求。以下介紹熒光多維標尺（空間，強度，光譜，壽命）的幾個方面，這些標尺適用于寬視場，共聚焦和多光子顯微鏡或其組件的標定和光路對準。
校準載玻片
上圖顯示了一個典型的校準載玻片，它由玻璃基板和金屬支架組成，其尺寸與標準顯微鏡載玻片相同。玻璃內部嵌入了各種熒光圖案（圖1B）。每個圖案都旨在解決特定的校準問題。基本圖案是中空?qǐng)A柱體（管狀），其FWHM（半高全寬）長度可以在4到10μm之間變化，峰峰直徑為0.6到2μm，并且FWHM壁厚250至550nm（圖1C和1D）。從基本圖案出發，可以實現更復雜的線性或圓形幾何3D形狀。
上圖顯示了具有不同功能的一系列模式。圖2A中所示的目標的圓形幾何形狀可以檢查共聚焦顯微鏡中的掃描旋轉是否會改變或移動圖像。這種結構化的圖案還可以驗證將不同圖像重建成一幅圖像的準確性。與專用軟件相關聯使用，也可以測量載物臺重新定位。圖2B所示的網格允許檢查失真的存在，并且可以驗證圖像重建的準確性。間隔從100nm開始逐漸增加的線對，旨在測量橫向分辨率（圖2C）。可以在空間上解析的兩條線之間的間距的值給出了橫向分辨率。圖2D中的填充圖案可以測量照明均勻性以及場平坦度（圖2E）。圖2F中的模式擁有兩個在不同深度具有特征的“交叉樓梯”狀圖案，可以驗證共聚焦顯微鏡的光學截面，并在重建圖像后觀察載物臺的漂移。
光譜特征
上圖中的校正載波片一個顯著特點是其廣泛的激發和發射光譜。激發光譜在325至650nm（圖3A）的范圍內，而發射波長在被紫外線（UV）激發到藍色輻射（圖3B）時可見光到NIR（近紅外）范圍。更重要的是，它是一個連續體，可以進行熒光顯微鏡的多種光譜校準，尤其是色差研究。圖3C至3H示出了用不同的激發波長和不同的發射光譜范圍成像的相同圖案。
上圖A至C顯示了16個正方形，它們針對不同的激發波長和波長發出不同的熒光強度。發射光譜范圍對應于三種廣泛使用的熒光染料：DAPI，GFP和Texas Red。在圖D中繪制了每個正方形的實測總體熒光強度與正方形數的關系。對于每個激發和發射光譜范圍，可以看到可以很好地區分16個熒光強度水平，并且它們遵循線性變化且斜率不同。因此，該圖案提供了“熒光強度標尺”，可用于縮放多種熒光強度測量值。這對于研究探測器響應的動態范圍和線性范圍特別有用，這也可能為定量分析開辟道路。
哪些成像技術與Argolight產品兼容?
