聲光調制器：用聲音操控激光的器件

聲光調制器（Acousto-Optic Modulator，簡稱 AOM）是一種無需任何宏觀運動部件，即可對激光束進行強度調制或角度偏轉的器件。其核心原理在于：在透明介質中激發聲波，利用聲波造成的密度周期性變化形成衍射光柵，從而改變穿過其中的光線。

基本原理

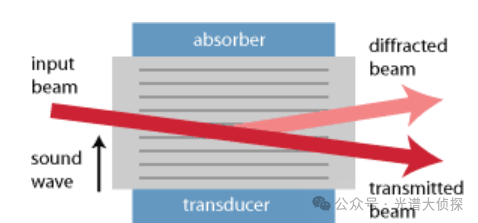

給壓電元件通上 MHz 甚至 GHz 級別的射頻信號，壓電片便會產生高頻振動，向晶體內部發射超聲波。聲波傳播過程中，介質密度出現疏密交替的變化，對應的折射率也隨之周期性起伏，相當于在晶體內部形成一道移動的相位衍射光柵。激光穿過這道光柵時發生衍射，出射方向和強度均被改變。調校良好的 AOM 能將 90% 以上的入射光偏轉到第一級衍射光束中。

這里存在兩個明確的對應關系：其一，偏轉角度由射頻頻率決定，頻率越高，聲波波長越短，光柵條紋越密，衍射角越大；其二，衍射光強由射頻幅度決定，射頻功率越大，密度起伏越劇烈，光柵"對比度"越強，偏轉到一級的光就越多。

行波與駐波的設計取舍

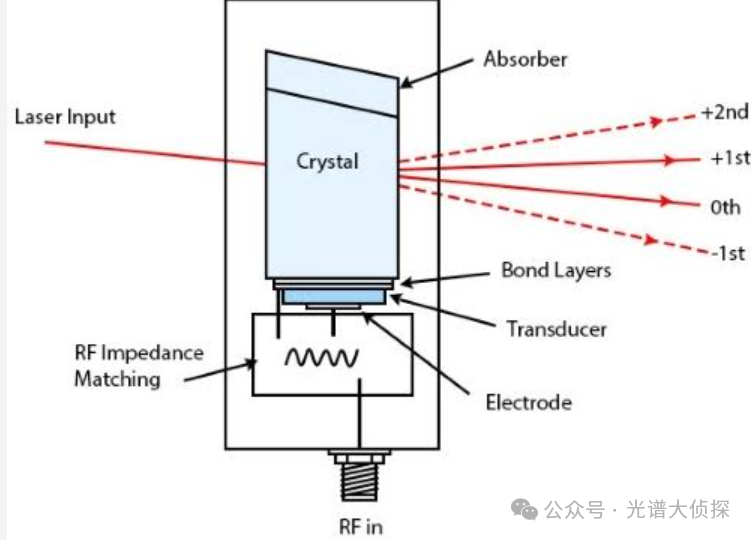

絕大多數商用 AOM 采用行波設計：壓電換能器在一端發射聲波，聲波沿晶體傳播至另一端，對面裝有吸聲材料將剩余聲能吸收掉，避免反射形成駐波干擾。如果遠端反射過強，入射波與反射波疊加形成駐波，光柵就會變成"靜止"的，性能將受到影響。除吸聲終端外，還有兩種常見處理方式：一種是將晶體遠端切成斜角，使反射聲波偏出光路，不再與入射光作用；另一種是把晶體做得足夠長，讓聲波在傳播過程中自然衰減到可以忽略的程度。不過聲光晶體普遍價格不菲，廠家一般不會留出多余長度。

體光柵與布拉格衍射

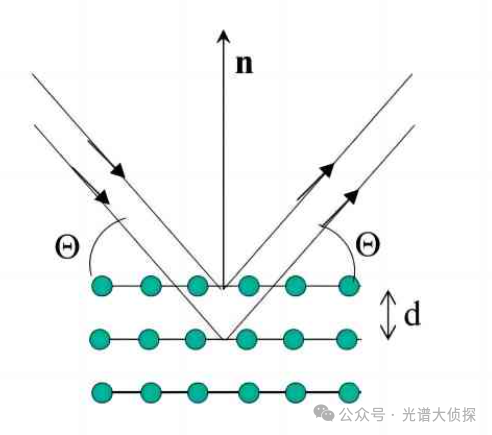

AOM 中的光柵并非普通平面光柵，而是分布在整個晶體體積內的三維體相位光柵，即布拉格光柵。打個直觀的比方：普通二維光柵像是在薄玻璃片上刻出的平行線，而三維布拉格光柵則像一整塊透明材料內部堆疊了多層平行的折射面。

這一區別帶來關鍵特性：當聲光相互作用長度（光束與聲束交叉區域的寬度）超過某個臨界值后，一級以上的高次衍射會因相消干涉而基本消失，只剩下零級和一級光束，這就是布拉格區工作模式；若相互作用長度很短，則進入拉曼-納斯區，會產生多級衍射光斑。用于激光調制的 AOM 幾乎都工作在布拉格區，因為輸出干凈，只有一束主衍射光，便于后續使用。但布拉格衍射有個前提：入射光必須以特定的布拉格角入射，角度偏差稍大，衍射效率便會急劇下降。因此 AOM 對安裝角度要求很高，通常需要高精度調整架。

縱波、橫波與特殊器件

聲波在晶體中主要有兩種傳播模式：縱波（壓縮波，質點振動方向與傳播方向一致）和橫波（剪切波，質點振動方向垂直于傳播方向）。剪切波型器件大多用在雙折射等各向異性材料中，能實現一些特殊功能，例如多色聲光調制器（PCAOM），可同時調制多個波長的光強，并保持各波長光束共線輸出。這類器件與聲光可調諧濾波器（AOTF）在技術上屬于近親。

兩種工作模式

進入布拉格區后，AOM 有兩種基本用法。一是強度調制：固定射頻頻率，改變射頻功率。聲強變化導致光柵"深淺"變化，一級衍射光的強度隨之改變。最簡單的強度調制就是開關——射頻開，一級光斑出現；射頻關，一級光斑消失。二是光束偏轉與掃描：改變射頻頻率。頻率變化導致聲波波長改變，光柵常數跟著變化，衍射角也就隨之改變，激光束會在一個很小的角度范圍內偏轉。工作在這一模式下通常稱為聲光偏轉器（AOD）。

介質材料與驅動

聲光介質種類不少，常見的有鈮酸鋰（LiNbO?），它同時也是聲表面波濾波器（SAW）的常用材料，工作頻率可達 GHz 量級；純水成本低，工作頻率大概在幾百 MHz；此外還有二氧化碲、熔融石英等各種專用晶體。驅動端統一使用壓電換能器，把射頻電信號轉換成機械振動。實際工程中的一個難點在于：壓電元件本身阻抗很高，要在較寬頻帶內匹配到 50 歐姆的射頻系統并不容易，而且一般需要數瓦的射頻功率才能產生足夠強的折射率調制。

優缺點與適用場景

AOM 速度快、無磨損、精度高，但并未全面取代機械方案。原因很直接：結構復雜、價格高、偏轉角度極小，整體效率也遠低于振鏡、電機這類機械系統。因此在速度要求不高的場合，機械偏轉幾乎總是更優選擇；只有當調制速度達到 MHz 以上、機械結構根本跟不上時，聲光器件才真正不可替代。

總結

聲光調制器的本質可以理解為一塊可編程的衍射光柵：用射頻信號控制超聲波，用超聲波控制光柵參數，再用光柵控制激光的方向和強度。它沒有宏觀運動部件，能在極高速度下完成光的開關、調光和小角度掃描。雖然成本高、偏轉范圍有限，但在超高速光調控的賽道上，目前尚無更好的替代方案。
