Spectrogon光柵

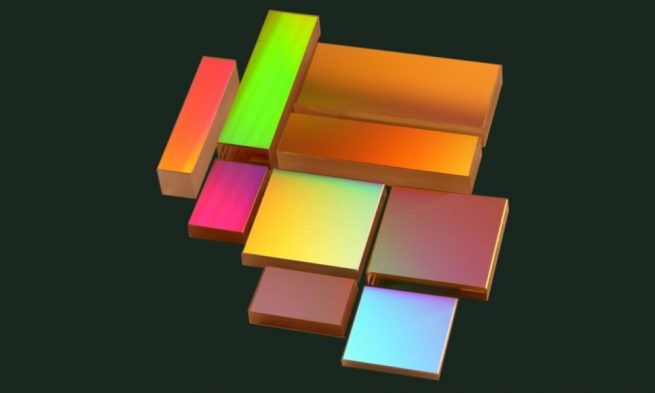

瑞典Spectrogon公司可提供各類全息衍射光柵，包含脈寬壓縮光柵，平面光柵，激光波長調(diào)諧平面光柵，羅蘭型凹面光柵等類型，300-3600 l/mm多種刻線密度、多種波長和尺寸可選。其脈寬壓縮光柵供應于全球各主要飛秒激光廠商。

Spectrogon光柵類型

Semrock光學濾光片

– 平面光柵

型號：P 1200 W x H x Thk 700-900 nm (TM+TE)/2 (-1) constant deviation angle 10°

  • 波長：UV-2um
  • 尺寸：25 x 25 x 6 mm, 30 x 30 x 6 mm, 30 x 64 x 10 mm, 30 x 75 x 16 mm, 30 x 110 x 16 mm, 50 x 50 x 10 mm, 50 x 110 x 16 mm, 58 x 58 x 10 mm, 64 x 64 x 10 mm, 90 x 90 x 16 mm, 110 x 110 x 16 mm, 100 x 140 x 20 mm, 120 x 140 x 20 mm
  • 刻線數(shù)：600-3600g/mm.

– 激光波長調(diào)諧平面光柵

型號：G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle 75°

  • 用于染料激光，鈦寶石激光及外腔半導體激光器。
  • 波長400-1550nm.

– 脈寬壓縮光柵

型號：PC 1200 W x H x Thk 800 nm (TM/-1) constant deviation <10°

  • 波長：800nm-2450nm,
  • 尺寸：25 x 25 x 6 mm, 30 x 30 x 6 mm, 30 x 64 x 10 mm, 30 x 75 x 16 mm, 30 x 110 x 16 mm, 50 x 50 x 10 mm, 50 x 110 x 16 mm, 58 x 58 x 10 mm, 64 x 64 x 10 mm, 90 x 90 x 16 mm, 110 x 110 x 16 mm, 100 x 140 x 20 mm, 120 x 140 x 20 mm
  • 刻線數(shù)：300-2400g/mm.

Semrock光學濾光片

– 羅蘭型凹面光柵

型號：C 1800??63.5xThk12.5 190-400 (TM+TE)/2 (-1) deviation angle 10°, RoC -750 mm.

  • 可選尺寸：
Size [mm] Thk [mm] RoC [mm] Material
40 x 45 7 -225 Pyrex
50 x 50 7 -225 Pyrex
?50.8 6 -100 BK7
?63.5 12.5 -400 Pyrex
?63.5 12.5 -750 Fused Silica
?63.5 12.5 -999 Quartz
